粉のミキサーおよびポリ塩化ビニールの押出機のための自動供給の運搬システム

粉のミキサーおよびポリ塩化ビニールの押出機のための自動供給の運搬システム

適用および導入

    システムを混合するポリ塩化ビニール材料は全ラインの長期安定した生産へキーの1つであるポリ塩化ビニールの生産ラインの前の部分である。混合システムのオートメーションのある程度は全生産ラインのオートメーションのある程度を定める。

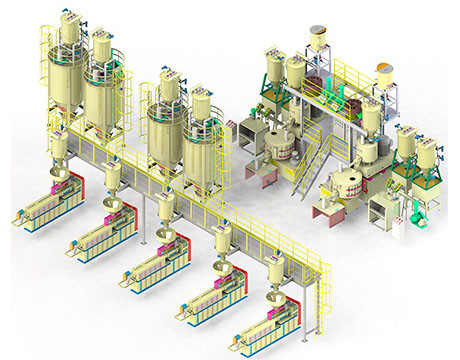

システムを混合する自動ポリ塩化ビニールは通常次のサブシステムで構成される:物質的なコレクション システム、物質的な運搬システム、メーターで計る区分システム、混合単位、物質的な貯蔵装置、供給システム、塵取り外しシステム:中央制御システム、中央モニタリング システム、等。サブシステムの構成そして原則は次として記述されている:

1. 中心にされた供給システムを混合する自動ポリ塩化ビニール物質的なコレクション システム

物質的なコレクション システムがさまざまな方法で貯蔵のサイロに大きさか袋に入れられた原料を集めるのに使用されている。

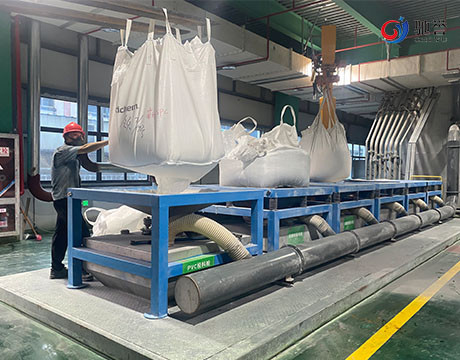

第一次製品はタンカーの空気運搬装置を通した貯蔵タンクに直接送ることができ袋材料は袋のオープン ステーションによって集められる。

2. システムを運ぶ中心にされた供給システム材料を混合する自動ポリ塩化ビニール

材料の運搬は混合し、供給システムのオートメーションへキーである。ポリ塩化ビニール自動混合システムでは、運搬システムは大きい割合を占める:区分のスケール、ミキサーから終了するサイロに運ぶ終了する材料および終了するサイロから押出機に運ぶまた終了する材料に袋に入れる場所からの転移のサイロへの運搬を含んで。

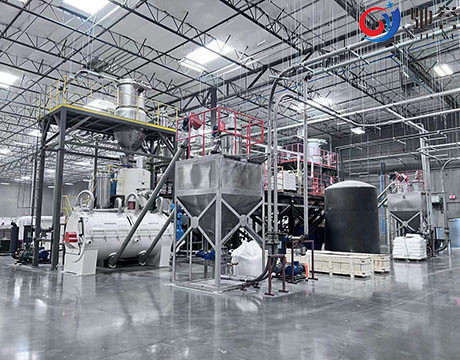

     中心にされた供給システム材料貯蔵装置を混合する自動ポリ塩化ビニール

物質的な貯蔵装置は別に主に原料および終了する材料を貯えるために使用されるサイロである。

ポリ塩化ビニールの原料の貯蔵のサイロに有効な容積の150m3がある。物質的な感動させる貯蔵材料はすべてステンレス鋼、磨かれてであり。外面はピクルスにする不動態化の処置で行われる。サイロ、サイロに塵取り外し装置、鋼鉄梯子、塀と成りなさい、

減圧の帽子、ゲートおよび他の部品等。

入って来る材料を自動制御でき、レベル ゲージ、素晴らしい出現、強い構造、風の証拠および他の特徴がある配置によって出て行く。終了する管の修飾された率を保障するためには、終了する材料のサイロ、普通12時間以下の残りの容積を考慮することは必要でありまた終了する物質的なサイロの設計は材料が成層から分かれていないことを保障するために均質にされた構造を採用する。

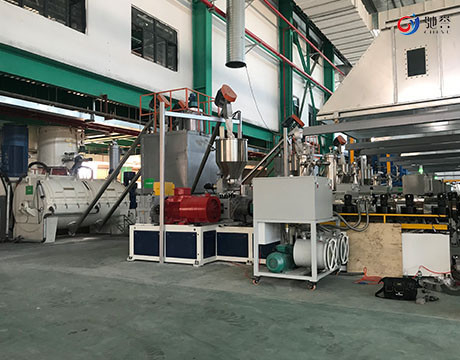

      押出機のための中心にされた供給システム供給システムを混合する自動ポリ塩化ビニール

供給システムは真空の送り装置かばねの送り装置で構成される。

供給漏斗、吸引銃、渦ファン、脈拍フィルター、蝶弁および貯蔵のサイロで構成される真空の送り装置。最も大きい評価された供給容量は1500kg/h.より多くである。

ばねの送り装置はrodlessねじコンベヤー、押出機のための供給のために適したある特定の程度のくねりである場合もあるである。
